双绞线传输器的传输原理是怎样的？怎么接线？

通常的视频信号，是一种非平衡方式的视频基带信号，适合在同轴电缆这种非平衡传输方式的线缆中传输。而双绞线是一种平衡传输方式的线缆。双绞线传输器的接法您了解吗?下面小编就为您介绍。

一、双绞线传输器的传输原理

采用双绞线传输视频信号，基本的原理是：

1. 通常的视频信号，是一种非平衡方式的视频基带信号，适合在同轴电缆这种非平衡传输方式的线缆中传输。而双绞线是一种平衡传输方式的线缆，正是由于平衡传输和线缆双绞的模式，使得双绞线传输具有很强的抗干扰能力，所以要使用双绞线传输视频信号，必须将视频信号转换成平衡信号。

2. 转换成平衡模式的视频信号，就可以直接在双绞线上传输了，同时不容易受到各种干扰信号的影响。到了监控终端，由于录像、显示等大部分监控设备的输入端口都是非平衡方式的，所以需要将双绞线传输过来的平衡信号再转换成非平衡信号。也就是，使用双绞线代替视频线传输视频信号，只需要在线缆的前、后端均加进平衡/非平衡转换器(按压式端子)即可。

3. 最简单的转换器，实质是一个高磁通量、高带宽的磁环上的平行并绕的视频互感线圈，这就是常说的无源转换器。它只起到平衡/非平衡转换的作用，是个无源器件，不会带来新的失真，也不会产生噪声，但对信号有一定程度上的衰减。

4. 由于视频信号在双绞线上传输时，信号的衰减尤其是高频份量的衰减，特别严重，所以经过双绞线传输之后的平衡视频信号，一般情况下都必须经过一个放大电路进行放大，并且针对信号特别是高频信号的衰减情况，给予提升恢复，然后再变换成非平衡信号，供给监视器等后级器材使用。通常这个放大器叫做双绞线接收器，起到放大、补偿的作用，一般上面都有二个可调的电位器，分别根据实际情况调节整个放大器的放大增益以及对高频分量的补偿量。

二、双绞线传输器接线方法

双绞线传输器使用说明：

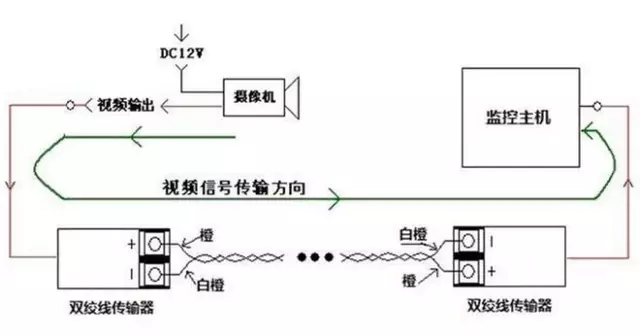

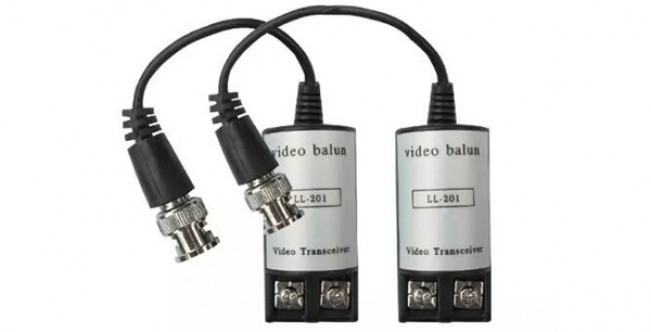

1. 如图所示：本双绞线传输器配对使用，不分发射端和接收端。在摄像机端和主机接收端各接一个传输器。分别将传输器带有BNC头的一端接在摄像机的视频输出端和主机端，然后，将一对双绞线分好颜色后分别按照正负极接在传输器的“+”“—”端子上，接线时一定注意接收端和发射端连接双绞线是有严格的正负极之分的。

2. 只能使用非屏蔽双绞线(网线)。

使用双绞线传输器的优点：

a、降低布线成本。传统的监控工程一般采用SYV系列同轴电缆(视频线)布线，一根视频线只能同时传输一路信号;而采用网线布线可同时传输四路信号(网线内的4对双绞线可同时使用，且信号互不影响)。使用双绞线布线提高了布线速度，大大降低了布线成本。

b、适应于综合布线一根网线内有4个双绞线对，可以同时传输4路视频图像，4对双绞线中的1对传送视频信号，其余的还可以传输音频信号、控制信号、电源等，提高了电缆的利用率，减少了各种信号单独布线带来的麻烦，降低了同轴电缆布线困难、占用管道资源多的缺点，使综合布线的种类更趋统一化。

c、抗干扰程度高，图像更清晰。双绞线能有效地抑制共模干扰，即使在强干扰环境下，双绞线也能传送很好的图像信号。电梯、机房等处存在的干扰，周围环境的各种干扰，双绞线都能有效地将其抑制。

双绞线(网线)的选择(重点)： 用好的网线和不好的网线所传输的图像质量有天壤之别，故应慎重选择。

可用万用表测量其好与坏。

好的网线单股测量每10米应小于1欧姆，市场上的网线一般300米每箱，测量此网线时，4对(共8根)绞线中的任何一根的阻值都应小于30欧姆。

一般情况下，阻值在40欧姆以内的网线都可使用。大于这个数值的虽然可以使用，但传输距离和效果上将大打折扣。
